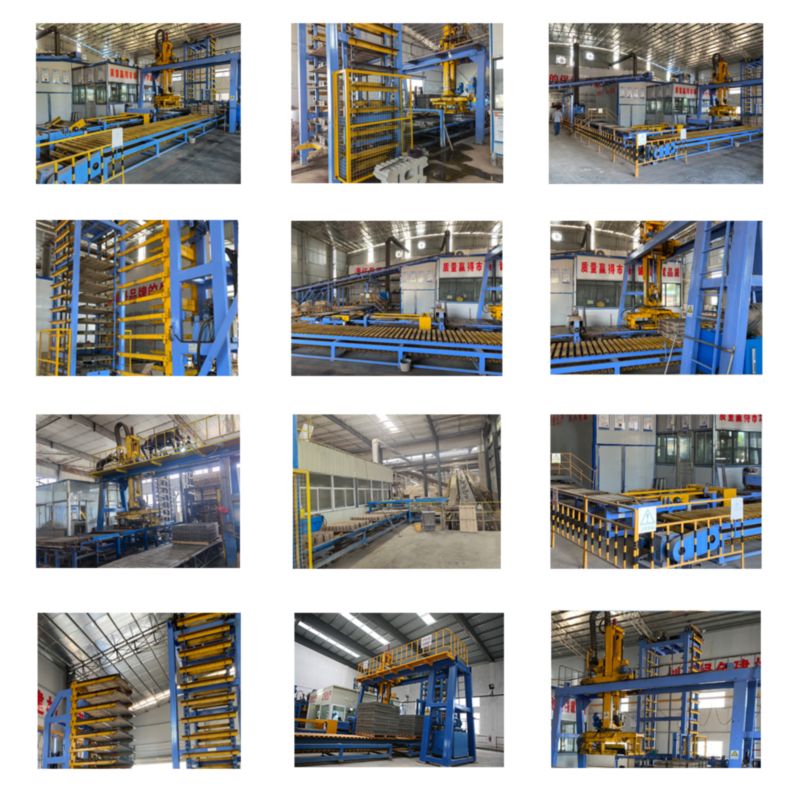

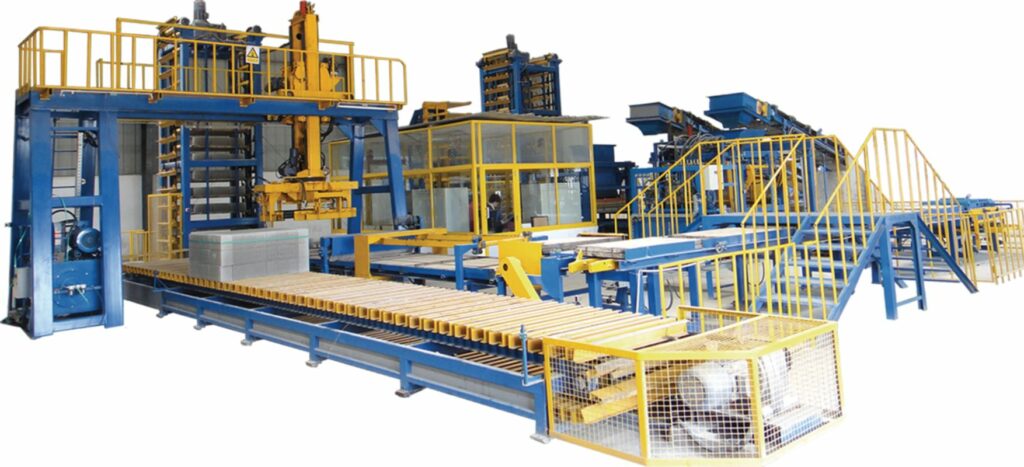

Línea de producción automática de bloques con alta eficiencia

El dispositivo de alimentación de hormigón de base de bloque completamente automático y el dispositivo de alimentación de hormigón frontal se pueden mover de forma independiente, para ajustar y arreglar máquinas más fácilmente. Se puede utilizar universalmente para la fabricación de adoquines con y sin mezcla frontal., bordillos, bloques huecos y elementos similares.Línea de producción totalmente automática para la fabricación de bloques,Ladrillo,Enclavamiento de adoquines y bordillos. Múltiples sistemas cooperan para completar la producción.

Introducir

1、cuerpo de la máquina
La máquina está construida con acero fuerte hueco y rectangular que está soldado en un proceso de resistencia a la fatiga.. La estructura de marco cerrado es muy fuerte y rígida.. 4 Las columnas de guía de placa cromada se fijan en el cuerpo de la máquina para guiar el molde hacia arriba y hacia abajo.. Conducción por cilindros hidráulicos, los moldes se mueven hacia arriba y hacia abajo con precisión y rapidez a lo largo de las columnas de guía, además sin impactar al final. El uso de la longitud extendida de las mangas para la coincidencia del molde y las columnas de guía aseguran la precisión de la guía y prolongan su período de uso.

2、caja de relleno
La caja de llenado es una unidad que se puede sacar y meter cómodamente de la máquina (Dispositivo de alimentación base o frontal), es facil de examinar, reparando, y manteniendo. Tanto la tolva de almacenamiento de hormigón como la caja de llenado están fijadas en el marco, y moverse sincrónicamente cuando se cambia la altura de los productos. La capacidad de la tolva de almacenamiento de hormigón es app 1500L, y su salida es accionada por cilindro hidráulico. La hora, Los tiempos y grados para abrir y cerrar la salida se pueden ajustar mediante el sistema de control. Hay indicador de nivel en la tolva, que puede dar señales para llenar o parar el hormigón. La caja de llenado está soportada por las ruedas de guía en la ranura de guía en U de la máquina de bloques.. La caja de llenado es impulsada por dos cilindros hidráulicos sincronizados a través de los brazos de ambos lados y su movimiento es controlado por un interruptor limitado que además puede cambiar según la materia prima y la estructura de los productos.. Hay una rejilla de agitación especial impulsada por un motor hidráulico en la caja de llenado, que con movimientos forzosos puede hacer que el proceso de llenado sea rápido y que el hormigón húmedo en el molde esté bien distribuido.

3、El sistema de compactación
Debajo de la mesa vibratoria y en el zócalo del molde superior se fijan los vibradores., por lo tanto, forma "vibración del molde hacia abajo más vibración del molde hacia arriba más presión del molde hacia arriba" como sistema de compactación. El proceso de formación y compactación incluye pre-vibración y vibración principal. 4 Grupos de vibradores síncronos especiales de servicio pesado de doble eje para los cuales REIT tiene la patente están fijados debajo de la mesa vibratoria y accionados por 4 SERVOmotores. El dispositivo sincrónico especial asegura que los cuatro vibradores trabajen en posición vertical al mismo tiempo y generen oscilaciones verticales. La amplitud y la frecuencia de los vibradores se pueden ajustar según las diferentes materias primas y bloques para que toda la materia prima alcance el nivel ideal de los bloques densos.. El sistema vibratorio y el cuerpo están separados por un sistema vibratorio absorbente de alto efecto., por lo que la energía vibratoria que se transfiere a la base y al marco de la máquina es pequeña, por lo que puede hacer que la construcción de cimientos y la instalación sean muy fáciles.

4、Dispositivo de suministro de palets
Combinación por cubo estacionario y marco móvil, El dispositivo de suministro de paletas puede transferir la paleta vacía a la mesa vibratoria de la máquina de bloques automáticamente y llevar los bloques verdes al transportador de bloques verdes.. El marco móvil es impulsado por el cilindro hidráulico y se mueve hacia adelante y hacia atrás a través del dispositivo de ajuste de velocidad.

5、Dispositivo de cara de hormigón (2y dispositivo de alimentación) (Opcional)
Es para la fabricación de productos con cara de hormigón. Su marco está soldado con acero rectangular fuerte.. Está frente a la máquina de bloques.. En la base del marco especial y el sendero, se puede vincular y separar con la máquina de bloques manualmente fácilmente al limpiar y cambiar el molde.. La tolva de almacenamiento de hormigón es de 800L y su compuerta es accionada por cilindro hidráulico. Hay un indicador de nivel en la tolva. La caja de llenado es accionada por dos cilindros hidráulicos sincronizados a través de los brazos de ambos lados y su movimiento es controlado por un interruptor limitado. La altura de la mesa de alimentación con caja de alimentación es ajustable.

6、Unidad de accionamiento hidráulico
La unidad de accionamiento hidráulico que está hecha por elementos hidráulicos de fama mundial como Uranus y la marca japonesa Yuken, etc.. suministra la energía para el equipo. Todos los elementos hidráulicos están integrados en forma de unidad hidráulica. La unidad hidráulica es independiente de la máquina bloquera ya que la estación está equipada con un radiador y un filtro para reciclar el aceite a fin de prolongar el período de trabajo de la unidad hidráulica y la estabilidad de funcionamiento.. Está vinculado con la máquina de bloques por la manguera hidráulica suave y resistente.. Las uniones de tubería son de disposición centralizada.. Todas las tuberías hidráulicas se colocan en la máquina de bloques con tubería dura, excepto las blandas para conectar con el cilindro.. La unidad tampón está equipada dentro de los cilindros., las dimensiones de la tubería son suficientes y se adopta un bucle de equilibrio para garantizar la estabilidad, funcionamiento rápido y fluido de los equipos.

7、Sistema de control automático
Es un subsistema de control inteligente y sistema de gestión que incluye panel de alimentación., mesa de control, monitor de pantalla y computadora PC, el sistema de control PLC tiene una interfaz amiga, entrada y salida de datos, Pantalla de diagrama desde la cual el operador puede operar el equipo fácilmente y obtener la información operativa del equipo.. El sistema puede registrar datos de producción y datos de operación que pueden usarse y revisarse fácilmente para reducir el tiempo de ajuste para nuevos productos.. Se suministra la versión en inglés del sistema operativo.. Se suministra la versión en inglés del sistema operativo..
El PLC en sí es un producto de Siemens.. Otros elementos son de una famosa empresa internacional como Omron., TEJIDO.

8、Dispositivo automático de placa de espuma (opcional)
En el proceso de producción, la placa de espuma se inserta en los moldes automáticamente antes del proceso de llenado. Luego comienza a operar el proceso de llenado y finalmente se fabrican los bloques.. Este dispositivo está especialmente diseñado para producir bloques de hormigón de aislamiento.. Es opcional según el requisito especial de los clientes.
